Картофелекопалка для мотоблока своими руками.

Автор

Самодельные картофелекопалки серьезно облегчают сбор урожая, при этом правильно настроенный агрегат работает практически без потерь урожая. Стоит она будет дешевле заводской.

Принцип работы картофелекопалки – забрать вскопанный грунт с клубнями картофеля и отделить первое от второго. Урожай может оставаться либо на поверхности, либо сгружаться в контейнер.

Типы картофелекопалок.

Картофелекопалки бывают пассивного или активного типа.

Пассивная картофелекопалка состоит из специальной лопаты, которая углубляется в грунт ниже уровня клубней картофеля. Плохо отделенный от земли урожай подается на поверхность. Дальше идет ручное отделения картофеля от грунта и его уборка. Хоть и приходится трудится руками, но такой труд не сравним с ручным выкапыванием картошки. Такой агрегат не только дешев, но и прост в сборки.

Активная картофелекопалка, которая помимо специальных лопат имеет еще специальный отсек для картофеля с грунтом и вибрационное устройство «грохот», которое отделяет клубни картофеля от грунта. Чистая картошка остается в специальном отсеке или на поверхности земли позади мотоблока.

Мотоблок с таким устройством и стоит дороже, и в сборке оно намного сложнее.

Изготовление пассивной картофелекопалки для мотоблока своими руками.

Для изготовления пассивной картофелекопалки своими руками потребуется: прочное листовое железо толщиной 3-5 мм для лемеха, арматура или стальной круг диаметром 8-10 мм для отсеивающей решетки, стальной швеллер или полоса толщиной 10 мм для подвесного устройства, 30 мм уголок для усиления, аппарат для дуговой сварки, дрель и крепежные элементы.

Устройство пассивной картофелекопалки для мотоблока.

Устройство пассивной картофелекопалки для мотоблока.

Первый способ. Лемех делается по форме «ласточкин хвост» как у простого культиватора. Для твердости и прочности рабочей поверхности ее обрабатывают ковкой и закаливают. На тыльную сторону привариваются прутья.

Второй способ, лучше. Из старых износостойких и прочных дисков от циркулярки болгаркой вырезают два сектора и приваривают под углом с последующей закалкой. Такой лемех и тупиться будете реже и прослужит дольше.

В качестве стойки в большинстве случаев используют держатель от плуга, но если такой возможности нет, то можно использовать стольную полосу.

Подвес изготавливают из швеллера. Для регулировки глубины и угла атаки оставляют специальные отверстия.

Такое устройство не требует присмотра. Если на мотоблоке имеется сиденье, то можно спокойно садиться и работать.

Активная картофелекопалка для мотоблока с вибрационным устройством, «грохотом».

Более сложное, но и производительное устройство. Если участок с посаженной картошкой большой то применение активной картофелекопалки окупится и сэкономит силы.

Для изготовления активной картофелекопалки нужно: профтруба для рамы, стальной лист толщиной 3-4 мм для ковша, стальной круг или арматура, швеллер 30*30 мм для вертикальных тяг, передняя ступица от заднепроходного легкового автомобиля, ВАЗовский редуктор заднего моста, шлицевое соединение от коробки передач, колесо от сельхозтехники, сварка, дрель, болгарка и крепежные элементы. Если будет использоваться вал отбора мощности, то потребуется карданный вал.

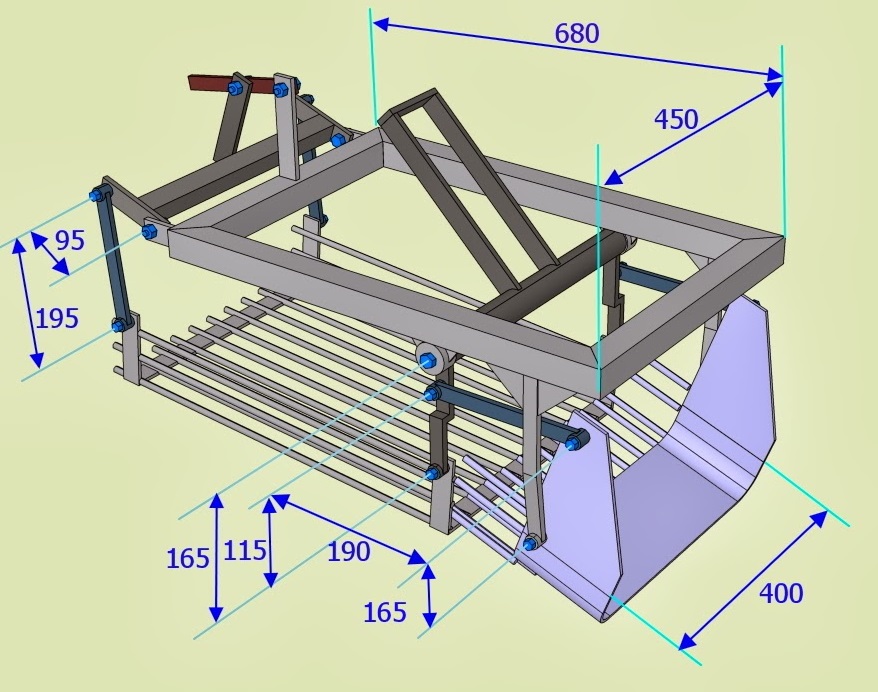

Устройство активной картофелекопалки для мотоблока.

Устройство активной картофелекопалки для мотоблока.

Такая картофелекопалка передвигается по грунту на колесах которые регулируют ее высоту над полем, у рамы две точки опоры, а подвес мотоблока является тяговым устройством.

Для работы редуктора его соединят либо с колесами картофелекопалки, либо используют вал отбора мощности мотоблока. Тяга одним концом соединяется с кривошипно-шатунным механизмом.

Шлицевое соединение приводит в движение и лемех и вибрационное устройство грохот. В результате работы устройства клубни картофеля отделяются от грунта и собираются в решетчатом контейнер.

Специальный контейнер для сбора и отделения картофеля от земли

Специальный контейнер для сбора и отделения картофеля от земли

Если контейнеру поставить положительный угол наклона, то картофель будет оставаться в нем, если отрицательны – то скапливаться на земле позади устройства.

Видео картофелекопалки для мотоблока.
